Bereichskontrolleinheiten
Ventus evo 2, 1-3fach
Ventus evo 2 – Bereichskontroll- und Absperreinheit 1-3fach für medizinische Gase und Vakuum ohne Sichtfenster und mit Druckknopf ohne Schlüssel Ventus evo 2 ist eine Bereichskontroll- und Absperreinheit gemäß DIN EN ISO 7396-1 und HTM 02-01 zur zuverlässigen Überwachung und Kontrolle medizinischer Gase und Vakuum. Für die Aufnahme von bis zu drei Ventileinsätzen (separat erhältlich) ausgelegt. Gewährleistet eine sichere Durchleitung der jeweiligen Medien. Die integrierte Drucküberwachung erfolgt über Sensoren; zusätzlich besteht die Möglichkeit zur Absperrung im Not- oder Montagefall sowie zur Noteinspeisung über einen NIST-Anschluss. Die Überwachung der Betriebszustände sowie die Ausgabe von Alarm- und Warnmeldungen erfolgen über den integrierten Bereichsmonitor. Ein On-Board-Relais zur Sammelstörmeldung ist serienmäßig integriert. Technische Daten Netzanschluss: 230 V, 50 Hz Bauform: Unterputz- / Hohlwandmontage Putzausgleich: max. 25 mm Maße Vorderteil (B × H × T): 372 × 492 × 17,5 mm Maße Hinterteil (B × H × T): 328 × 470 × 70,5 mm Medizinprodukt: Klasse IIa Konfiguration Gas 1: ### bitte angeben! ### Gas 2: ### bitte angeben! ### Gas 3: ### bitte angeben! ### Sprache: deutsch Druckeinheit: bar Sensoreingänge: –1 bis +6 bar Alarmgrenzen O₂, AIR, N₂O, CO₂, N₂: 500 kPa ± 20 % Alarmgrenze MA4: 400 kPa ± 20 % Alarmgrenze VAC: –40 kPa Alarmgrenze AIR-800: 800 kPa ± 20 % Alarmgrenze SA7: 700 kPa ± 20 % Türalarm: ja / nein Relaismodul: nein / 1 / 2 Modbus-Modul: ja / nein Netzwerk: aktiviert / nicht aktiviert
Ventus evo 2, 1-3fach FS
Ventus evo 2 – Bereichskontroll- und Absperreinheit 1-3fach für medizinische Gase und Vakuum mit Sichtfenster und mit Schloss & Schlüssel Ventus evo 2 ist ein Bereichskontroll- und Absperreinheit gemäß DIN EN ISO 7396-1 und HTM 02-01 zur zuverlässigen Überwachung und Kontrolle medizinischer Gase und Vakuum. Für die Aufnahme von bis zu drei Ventileinsätzen (separat erhältlich) ausgelegt. Gewährleistet eine sichere Durchleitung der jeweiligen Medien. Die integrierte Drucküberwachung erfolgt über Sensoren; zusätzlich besteht die Möglichkeit zur Absperrung im Not- oder Montagefall sowie zur Noteinspeisung über einen NIST-Anschluss. Die Überwachung der Betriebszustände sowie die Ausgabe von Alarm- und Warnmeldungen erfolgen über den integrierten Bereichsmonitor. Ein On-Board-Relais zur Sammelstörmeldung ist serienmäßig integriert. Technische Daten Netzanschluss: 230 V, 50 Hz Bauform: Unterputz- / Hohlwandmontage Putzausgleich: max. 25 mm Maße Vorderteil (B × H × T): 372 × 492 × 17,5 mm Maße Hinterteil (B × H × T): 328 × 470 × 70,5 mm Medizinprodukt: Klasse IIa Konfiguration Gas 1: ### bitte angeben! ### Gas 2: ### bitte angeben! ### Gas 3: ### bitte angeben! ### Sprache: deutsch Druckeinheit: bar Sensoreingänge: –1 bis +6 bar Alarmgrenzen O₂, AIR, N₂O, CO₂, N₂: 500 kPa ± 20 % Alarmgrenze MA4: 400 kPa ± 20 % Alarmgrenze VAC: –40 kPa Alarmgrenze AIR-800: 800 kPa ± 20 % Alarmgrenze SA7: 700 kPa ± 20 % Türalarm: ja / nein Relaismodul: nein / 1 / 2 Modbus-Modul: ja / nein Netzwerk: aktiviert / nicht aktiviert
Ventus evo 2, 4-6fach S
Ventus evo 2 – Bereichskontroll- und Absperreinheit 4-6fach für medizinische Gase und Vakuum ohne Sichtfenster und mit Schloss & Schlüssel Ventus evo 2 ist eine Bereichskontroll- und Absperreinheit gemäß DIN EN ISO 7396-1 und HTM 02-01 zur zuverlässigen Überwachung und Kontrolle medizinischer Gase und Vakuum. Für die Aufnahme von bis zu sechs Ventileinsätzen (separat erhältlich) ausgelegt. Gewährleistet eine sichere Durchleitung der jeweiligen Medien. Die integrierte Drucküberwachung erfolgt über Sensoren; zusätzlich besteht die Möglichkeit zur Absperrung im Not- oder Montagefall sowie zur Noteinspeisung über einen NIST-Anschluss. Die Überwachung der Betriebszustände sowie die Ausgabe von Alarm- und Warnmeldungen erfolgen über den integrierten Bereichsmonitor. Ein On-Board-Relais zur Sammelstörmeldung ist serienmäßig integriert. Technische Daten Netzanschluss: 230 V, 50 Hz Bauform: Unterputz- / Hohlwandmontage Putzausgleich: max. 25 mm Maße Vorderteil (B × H × T): 612 × 492 × 17,5 mm Maße Hinterteil (B × H × T): 568 × 470 × 70,5 mm Medizinprodukt: Klasse IIa Konfiguration Gas 1: ### bitte angeben! ### Gas 2: ### bitte angeben! ### Gas 3: ### bitte angeben! ### Gas 4: ### bitte angeben! ### Gas 5: ### bitte angeben! ### Gas 6: ### bitte angeben! ### Sprache: deutsch Druckeinheit: bar Sensoreingänge: –1 bis +6 bar Alarmgrenzen O₂, AIR, N₂O, CO₂, N₂: 500 kPa ± 20 % Alarmgrenze MA4: 400 kPa ± 20 % Alarmgrenze VAC: –40 kPa Alarmgrenze AIR-800: 800 kPa ± 20 % Alarmgrenze SA7: 700 kPa ± 20 % Türalarm: ja / nein Relaismodul: nein / 1 / 2 Modbus-Modul: ja / nein Netzwerk: aktiviert / nicht aktiviert
Ventus evo 2, 4-6fach FS
Ventus evo 2 – Bereichskontroll- und Absperreinheit 4-6fach für medizinische Gase und Vakuum mit Sichtfenster und mit Schloss & Schlüssel Ventus evo 2 ist eine Bereichskontroll- und Absperreinheit gemäß DIN EN ISO 7396-1 und HTM 02-01 zur zuverlässigen Überwachung und Kontrolle medizinischer Gase und Vakuum. Für die Aufnahme von bis zu sechs Ventileinsätzen (separat erhältlich) ausgelegt. Gewährleistet eine sichere Durchleitung der jeweiligen Medien. Die integrierte Drucküberwachung erfolgt über Sensoren; zusätzlich besteht die Möglichkeit zur Absperrung im Not- oder Montagefall sowie zur Noteinspeisung über einen NIST-Anschluss. Die Überwachung der Betriebszustände sowie die Ausgabe von Alarm- und Warnmeldungen erfolgen über den integrierten Bereichsmonitor. Ein On-Board-Relais zur Sammelstörmeldung ist serienmäßig integriert. Technische Daten Netzanschluss: 230 V, 50 Hz Bauform: Unterputz- / Hohlwandmontage Putzausgleich: max. 25 mm Maße Vorderteil (B × H × T): 612 × 492 × 17,5 mm Maße Hinterteil (B × H × T): 568 × 470 × 70,5 mm Medizinprodukt: Klasse IIa Konfiguration Gas 1: ### bitte angeben! ### Gas 2: ### bitte angeben! ### Gas 3: ### bitte angeben! ### Gas 4: ### bitte angeben! ### Gas 5: ### bitte angeben! ### Gas 6: ### bitte angeben! ### Sprache: deutsch Druckeinheit: bar Sensoreingänge: –1 bis +6 bar Alarmgrenzen O₂, AIR, N₂O, CO₂, N₂: 500 kPa ± 20 % Alarmgrenze MA4: 400 kPa ± 20 % Alarmgrenze VAC: –40 kPa Alarmgrenze AIR-800: 800 kPa ± 20 % Alarmgrenze SA7: 700 kPa ± 20 % Türalarm: ja / nein Relaismodul: nein / 1 / 2 Modbus-Modul: ja / nein Netzwerk: aktiviert / nicht aktiviert
Ventus evo 2, Aufputzblendenset
Ventus evo 2, Aufputzblendenset bestehend aus zwei Aufputzblenden für die Seiten, und selbstklebenden Abstandshaltern für die plane Montage auf der Wand. Passend für alle Größen des Ventus evo 2

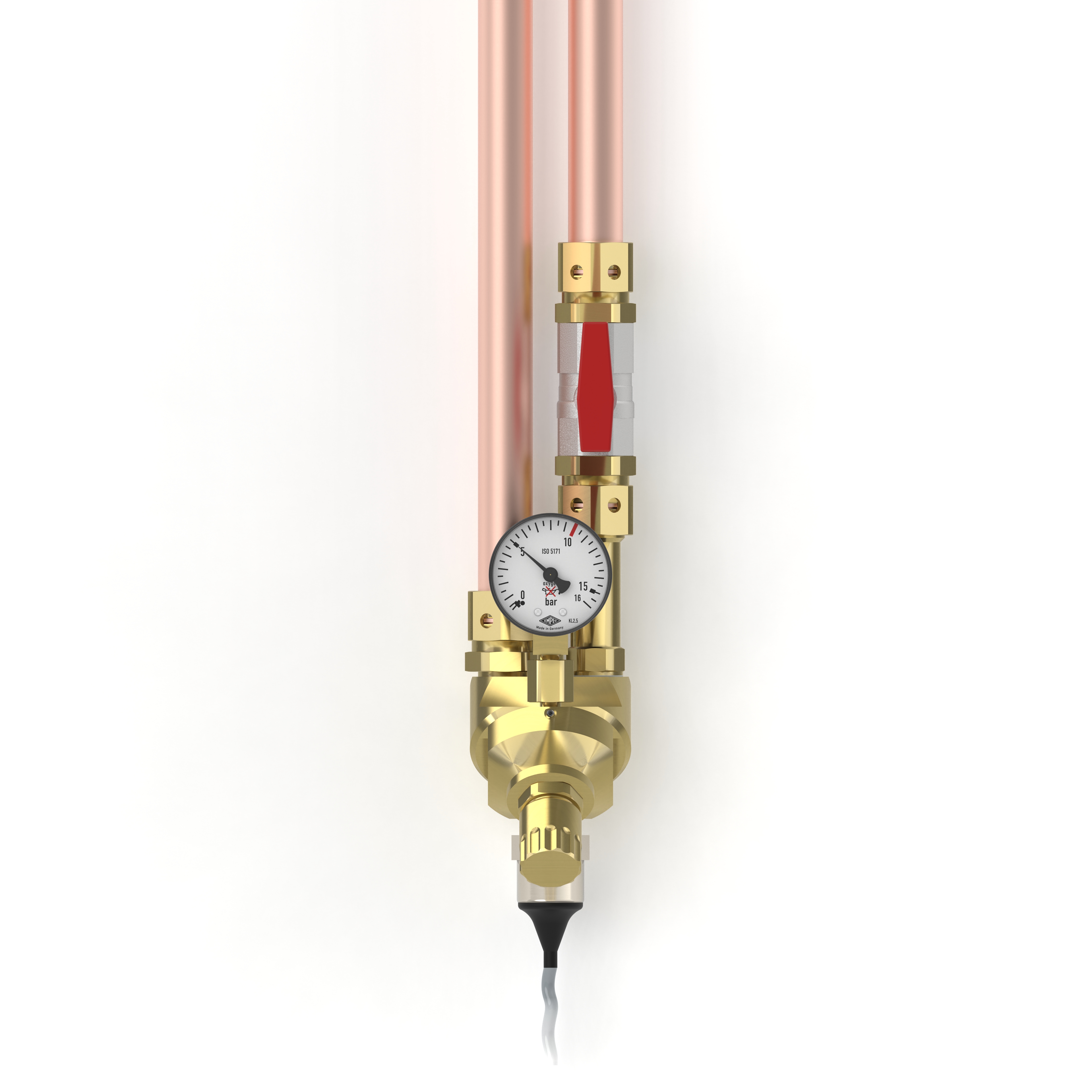

Ventus 22 mm Ventileinsatz O2
Ventileinsatz für Ventus 22 mm Gasart : O2 Ausführung erfüllt die DIN EN ISO 7396-1 Ventilbaugruppe bestehend aus: - Absperrventil DN 20, G3/4" - CU-Rohr 22mm Eingang / Ausgang - Manometer 0...16 bar - Drucksensor -1...6 - NIST Noteinspeisepunkt - Physische Trennstelle - Gasartbeschriftung
Ventus 22 mm Ventileinsatz AIR
Ventileinsatz für Ventus 22 mm Gasart : AIR Ausführung erfüllt die DIN EN ISO 7396-1 Ventilbaugruppe bestehend aus: - Absperrventil DN 20, G3/4" - CU-Rohr 22mm Eingang / Ausgang - Manometer 0...16 bar - Drucksensor -1...6 - NIST Noteinspeisepunkt - Physische Trennstelle - Gasartbeschriftung
Ventus 22 mm Ventileinsatz VAC
Ventileinsatz für Ventus 22 mm Gasart : VAC Ausführung erfüllt die DIN EN ISO 7396-1 Ventilbaugruppe bestehend aus: - Absperrventil DN 20, G3/4" - CU-Rohr 22mm Eingang / Ausgang - Manometer -1...0 bar - Drucksensor -1...6 - NIST Noteinspeisepunkt - Physische Trennstelle - Gasartbeschriftung
Ventus 22 mm Ventileinsatz AIR-800
Ventileinsatz für Ventus 22 mm Gasart : AIR-800 Ausführung erfüllt die DIN EN ISO 7396-1 Ventilbaugruppe bestehend aus: - Absperrventil DN 20, G3/4" - CU-Rohr 22mm Eingang / Ausgang - Manometer 0...16 bar - Drucksensor 0...16 - NIST Noteinspeisepunkt - Physische Trennstelle - Gasartbeschriftung
Ventus 22mm Ventileinsatz AIR Sensor16 b
Ventileinsatz für Ventus 22mm Gasart : AIR Ausführung erfüllt die DIN EN ISO 7396-1 Ventilbaugruppe bestehend aus: - Absperrventil DN 20, G3/4" - CU-Rohr 22mm Eingang / Ausgang - Manometer 0...16 bar - Drucksensor 0... 16 bar - NIST Noteinspeisepunkt - Physikalische Trennstelle - Gasartbeschriftung
Ventus 22 mm Ventileinsatz N2O
Ventileinsatz für Ventus 22 mm Gasart : N2O Ausführung erfüllt die DIN EN ISO 7396-1 Ventilbaugruppe bestehend aus: - Absperrventil DN 20, G3/4" - CU-Rohr 22mm Eingang / Ausgang - Manometer 0...16 bar - Drucksensor -1...6 - NIST Noteinspeisepunkt - Physische Trennstelle - Gasartbeschriftung
Ventus 22 mm Ventileinsatz CO2
Ventileinsatz für Ventus 22 mm Gasart : CO2 Ausführung erfüllt die DIN EN ISO 7396-1 Ventilbaugruppe bestehend aus: - Absperrventil DN 20, G3/4" - CU-Rohr 22mm Eingang / Ausgang - Manometer 0...16 bar - Drucksensor -1...6 - NIST Noteinspeisepunkt - Physische Trennstelle - Gasartbeschriftung

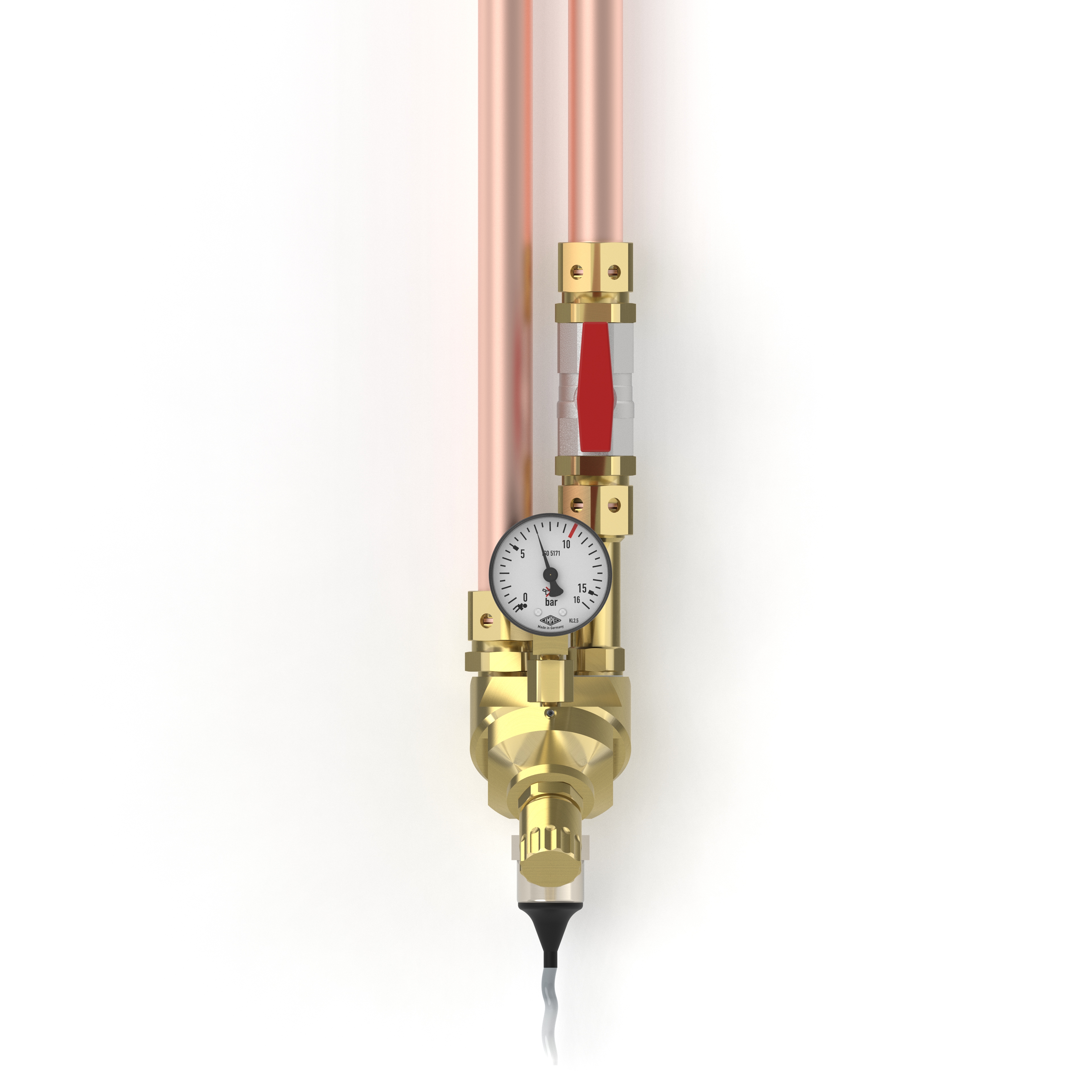

Ventus 22 mm Ventileinsatz AIR7
Ventileinsatz für Ventus 22 mm Gasart : AIR7 Ausführung erfüllt die DIN EN ISO 7396-1 Ventilbaugruppe bestehend aus: - Absperrventil DN 20, G3/4" - CU-Rohr 22mm Eingang / Ausgang - Manometer 0...16 bar - Drucksensor 0...16 - NIST Noteinspeisepunkt AIR-800 - Physische Trennstelle - Gasartbeschriftung AIR7
Ventus 22 mm Ventileinsatz N2
Ventileinsatz für Ventus 22 mm Gasart : N2 Ausführung erfüllt die DIN EN ISO 7396-1 Ventilbaugruppe bestehend aus: - Absperrventil DN 20, G3/4" - CU-Rohr 22mm Eingang / Ausgang - Manometer 0...16 bar - Drucksensor 0...16 bar - NIST Noteinspeisepunkt - Physische Trennstelle - Gasartbeschriftung
Ventus 22 mm Ventileinsatz +NIST O2
Ventileinsatz für Ventus 22 mm Gasart : O2 Ausführung erfüllt die DIN EN ISO 7396-1 und die HTM 02-01. Ventilbaugruppe bestehend aus: - Absperrventil DN 20, G3/4" - CU-Rohr 22mm Eingang / Ausgang - Manometer 0...16 bar - Drucksensor -1...6 - NIST Noteinspeisepunkt vor dem Absperrventil - NIST Noteinspeisepunkt hinter dem Absperrventil - Physische Trennstelle - Gasartbeschriftung
Ventus 22 mm Ventileinsatz +NIST AIR
Ventileinsatz für Ventus 22 mm Gasart : AIR Ausführung erfüllt die DIN EN ISO 7396-1 und die HTM 02-01. Ventilbaugruppe bestehend aus: - Absperrventil DN 20, G3/4" - CU-Rohr 22mm Eingang / Ausgang - Manometer 0...16 bar - Drucksensor -1...6 - NIST Noteinspeisepunkt vor dem Absperrventil - NIST Noteinspeisepunkt hinter dem Absperrventil - Physische Trennstelle - Gasartbeschriftung
Ventus 22 mm Ventileinsatz +NIST VAC
Ventileinsatz für Ventus 22 mm Gasart : VAC Ausführung erfüllt die DIN EN ISO 7396-1 und die HTM 02-01. Ventilbaugruppe bestehend aus: - Absperrventil DN 20, G3/4" - CU-Rohr 22mm Eingang / Ausgang - Manometer -1...0 bar - Drucksensor -1...6 - NIST Noteinspeisepunkt vor dem Absperrventil - NIST Noteinspeisepunkt hinter dem Absperrventil - Physische Trennstelle - Gasartbeschriftung

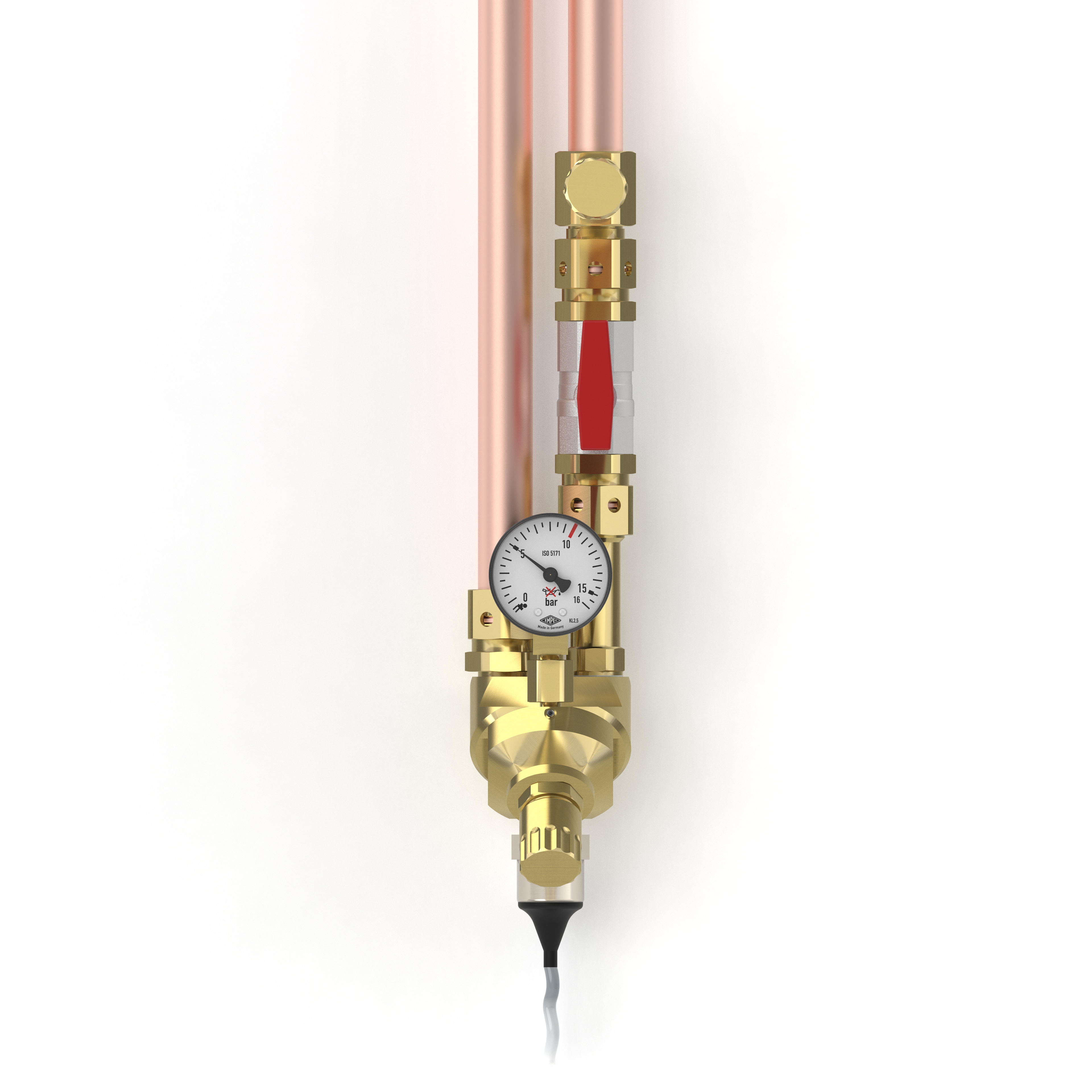

Ventus 22 mm Ventileinsatz +NIST N2O
Ventileinsatz für Ventus 22 mm Gasart : N2O Ausführung erfüllt die DIN EN ISO 7396-1 und die HTM 02-01. Ventilbaugruppe bestehend aus: - Absperrventil DN 20, G3/4" - CU-Rohr 22mm Eingang / Ausgang - Manometer 0...16 bar - Drucksensor -1...6 - NIST Noteinspeisepunkt vor dem Absperrventil - NIST Noteinspeisepunkt hinter dem Absperrventil - Physische Trennstelle - Gasartbeschriftung
Ventus 22 mm Ventileinsatz +NIST CO2
Ventileinsatz für Ventus 22 mm Gasart : CO2 Ausführung erfüllt die DIN EN ISO 7396-1 und die HTM 02-01. Ventilbaugruppe bestehend aus: - Absperrventil DN 20, G3/4" - CU-Rohr 22mm Eingang / Ausgang - Manometer 0...16 bar - Drucksensor -1...6 - NIST Noteinspeisepunkt vor dem Absperrventil - NIST Noteinspeisepunkt hinter dem Absperrventil - Physische Trennstelle - Gasartbeschriftung
Ventus 22 mm Ventileinsatz +NIST AIR-800
Ventileinsatz für Ventus 22 mm Gasart : AIR-800 Ausführung erfüllt die DIN EN ISO 7396-1 und die HTM 02-01. Ventilbaugruppe bestehend aus: - Absperrventil DN 20, G3/4" - CU-Rohr 22mm Eingang / Ausgang - Manometer 0...16 bar - Drucksensor 0...16 - NIST Noteinspeisepunkt vor dem Absperrventil - NIST Noteinspeisepunkt hinter dem Absperrventil - Physische Trennstelle - Gasartbeschriftung
Ventus 22 mm Ventileinsatz +NIST AIR7
Ventileinsatz für Ventus 22 mm Gasart : AIR7 Ausführung erfüllt die DIN EN ISO 7396-1 und die HTM 02-01. Ventilbaugruppe bestehend aus: - Absperrventil DN 20, G3/4" - CU-Rohr 22mm Eingang / Ausgang - Manometer 0...16 bar - Drucksensor 0...16 - NIST Noteinspeisepunkt AIR-800 vor dem Absperrventil - NIST Noteinspeisepunkt AIR-800 hinter dem Absperrventil - Physische Trennstelle - Gasartbeschriftung AIR7
Ventus 22 mm Ventileinsatz +NIST N2
Ventileinsatz für Ventus 22 mm Gasart : N2 Ausführung erfüllt die DIN EN ISO 7396-1 und die HTM 02-01. Ventilbaugruppe bestehend aus: - Absperrventil DN 20, G3/4" - CU-Rohr 22mm Eingang / Ausgang - Manometer 0...16 bar - Drucksensor 0...16 bar - NIST Noteinspeisepunkt vor dem Absperrventil - NIST Noteinspeisepunkt hinter dem Absperrventil - Physische Trennstelle - Gasartbeschriftung

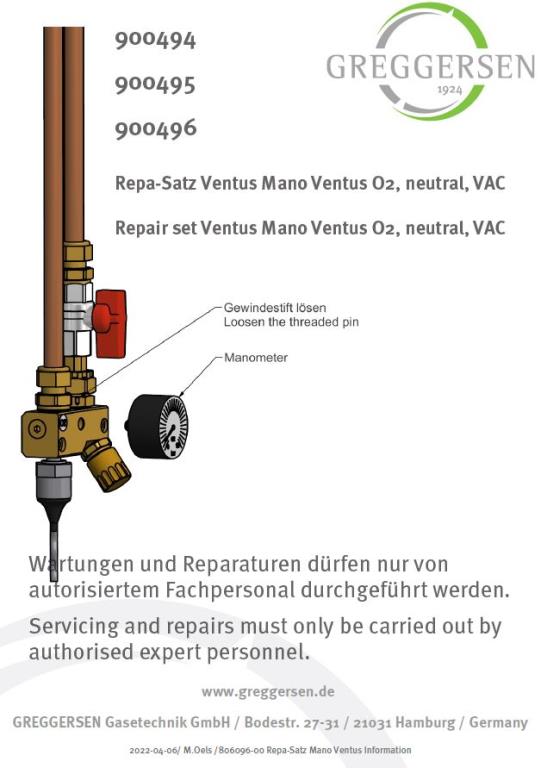

Repa-Satz Mano Ventus VAC
VENTUS (Basic, Basic Plus, Spy + Glass) Repa-Satz Manometer Vakuum bestehend aus: Manometer 50 rd Messbereich: -1 - 0 bar Vakuum Gehäuse: Stahl schwarz inkl. O-Ring passend zu Ventilblock VENTUS (Basic, Basic Plus, Spy + Glass)
Repa-Satz Mano Ventus neutral
VENTUS Repa-Satz Manometer neutral bestehend aus: Manometer 50 rd Messbereich: 0-16 bar für Neutrale Gase (AIR, N2O, CO2, AIR-800) Gehäuse: Stahl schwarz !! Öl- und fettfrei inkl. O-Ring passend zu Ventilblock VENTUS
Sicherheit und Übersicht für jeden Versorgungsbereich.
Unsere Bereichskontrolleinheiten Ventus ermöglichen das Überwachen, Absperren und Kontrollieren einzelner Abschnitte innerhalb der medizinischen Gasversorgung. Sie schaffen Transparenz über den Versorgungsstatus und unterstützen eine schnelle Reaktion im Wartungs- oder Störfall. Ventus steht für hohe Betriebssicherheit, klare Statusanzeigen und eine strukturierte Gasverteilung.
